Компания «Гуандун Ронгвейда» поставляет кабели CAT6A 10 Гбит/с для проекта по цифровизации в России

Требования к кабельной разводке 10 Гбит/с

В серверных центрах, системах комплексной кабельной разводки офисных зданий и промышленных сетях Ethernet происходит обмен данными с всё большей плотностью. Если сетевые каналы подвергаются воздействию сопротивления проводников, колебаний шага скрутки, перекрестных помех, затухания или несоответствия строительным нормам, это может привести к снижению согласованной скорости, увеличению количества повторных передач и нестабильности соединения. Учитывая потребности российских и зарубежных заказчиков в области 10-гигабитных сетей, оптовых поставок и проверки параметров, компания Guangdong Rongweida Optoelectronics Co., Ltd. выпустила высокоскоростной сетевой кабель RWD-CAT6A, предлагающий решение для структурированной кабельной разводки в серверных шкафах, сетях зданий и на промышленных объектах.

Основные технические характеристики

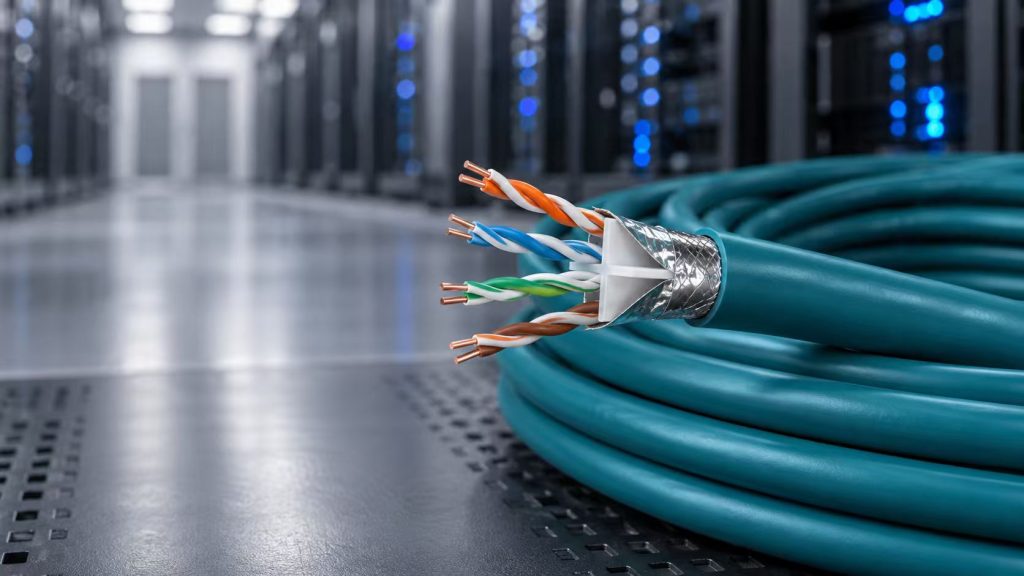

Кабель RWD-CAT6A имеет восьмижильную конструкцию с четырьмя парами витых проволок, проводники изготовлены из сплошной бескислородной меди диаметром 0,58 мм, оснащен изоляцией из HDPE, крестообразным каркасом для четырех пар жил и огнестойкой внешней оболочкой из ПВХ. На официальном сайте этот кабель позиционируется как кабель для высокоскоростной передачи данных со скоростью 10 Гбит/с, подходящий для центров обработки данных, комплексной кабельной разводки в офисных зданиях и промышленных локальных сетей. Характеристики конечного участка линии в условиях инженерного применения также зависят от длины кабельной разводки, соединителей и модулей, качества монтажа, предельных значений тестирования и электромагнитной обстановки на месте; следует руководствоваться результатами тестирования всей линии.

Подавление перекрестных помех

Медный кабель 10 Гбит/с должен не только снижать сопротивление постоянному току, но и контролировать ближние помехи между четырьмя парами жил, потери на отражение и затухание. Кабель RWD-CAT6A обеспечивает фиксацию положения пар проводов за счет четырёх пар прецизионной скрутки и конструкции с крестообразным каркасом, что способствует уменьшению взаимной связи между парами. Сплошные проводники подходят для стационарной горизонтальной прокладки, изоляция из HDPE служит для поддержания электрических характеристик, а внешний слой из огнестойкого ПВХ обеспечивает механическую защиту. При монтаже не следует чрезмерно раскручивать пары проводов, а также следует избегать изгибов, сдавливания и растяжения, которые могут повредить исходную структуру.

Производственный процесс

Процесс производства, опубликованный на официальном сайте, включает экструзию изоляции отдельных жил, прецизионное скручивание четырёх пар, заполнение и разделение крестообразного каркаса, цельную экструзию внешней оболочки, а также полную проверку электрических параметров. Для продукции категории CAT6A необходимо обеспечить стабильность таких параметров, как внешний диаметр проводника, концентричность изоляции, шаг скрутки пар, стабильность кабельной скрутки и округлость оболочки. Включение ключевых размеров и электрических показателей в систему контроля производственного процесса позволяет создать стабильную основу для последующего оконечного соединения и проверки кабельной линии.

Контроль качества перед отгрузкой

Что касается проверки перед отгрузкой, на официальном сайте указано, что для проверки таких показателей, как импеданс, перекрестные помехи и затухание, используется профессиональное оборудование для тестирования кабелей компании Fluke. При размещении инженерных заказов рекомендуется, чтобы клиенты при запросе предложения одновременно уточняли применяемые стандарты прокладки кабельной сети, тип постоянного соединения или канала, длину, типы модулей и разъёмов, а также формат протокола испытаний. Если в проекте используется экранированная система, необходимо также согласовать кабели, модули, распределительные рамы и схему заземления, чтобы избежать ситуации, когда отдельные компоненты соответствуют требованиям, но весь канал в целом не проходит приёмку.

Основные моменты выполнения работ

Сетевые кабели следует прокладывать отдельно от силовых кабелей, соблюдая разумное расстояние в зависимости от уровня напряжения на объекте, расстояния параллельной прокладки и условий монтажа кабельных лотков. При вводе в шкафы или информационные точки следует оставлять запас длины и контролировать радиус изгиба, а в зоне оконечной разводки избегать разветвления пар проводов на большие расстояния. На промышленных объектах, где имеются частотно-регулируемые приводы, электродвигатели или мощное оборудование, необходимо также оценить требования к электромагнитным помехам, заземлению и экранированию. Соблюдение норм при монтаже позволяет сохранить исходную структуру кабеля и является важным условием для достижения заданных характеристик передачи сигнала.

Упаковка и индивидуализация

Согласно информации на официальном сайте RWD-CAT6A, стандартная упаковка составляет 300 метров в коробке, при этом возможен заказ нестандартных длин. В зависимости от типа заказа — для центров обработки данных, офисных зданий, заводских сетей или для пополнения запасов в дистрибьюторской сети — компания Rongweida готова обсудить такие детали, как цвет оболочки, надписи, упаковка, логотип бренда и документацию по тестированию перед отгрузкой. Сроки поставки образцов, заказов с фиксированной длиной и серийного производства зависят от окончательных технических характеристик, состояния материалов и объема заказа; следует избегать обещаний фиксированных сроков до подтверждения технических параметров.

Производственные и сертификационные возможности

Ассортимент продукции Rongweida включает готовые патч-корды категорий CAT5e, CAT6 и CAT6A, а также высокоскоростные кабели для передачи данных, такие как USB, HDMI и DP; кроме того, он охватывает кабели для промышленного управления, автомобильной промышленности, медицины и кабельные жгуты по индивидуальному заказу. Производственные мощности в Шэньчжэне и Хуэйчжоу обеспечивают комплексное сопровождение процессов НИОКР, изготовления прототипов, тестирования и серийного производства. На официальном сайте компании опубликована информация о сертификатах ISO 9001, IATF 16949 и многочисленных сертификатах на продукцию; конкретный объем сертификации следует определять на основании соответствующих сертификатов и моделей продукции.

Рынок и сотрудничество

Стабильность сетей 10 Гбит/с зависит от согласованной работы всех звеньев цепочки — от конструкции кабеля до монтажа разъемов и тестирования готового канала связи. Компания «Гуандун Ронвейда» будет и в дальнейшем уделять особое внимание сферам высокоскоростной передачи данных и инженерного кабельного монтажа, совершенствуя технические характеристики продукции, тестовую документацию и услуги OEM/ODM, чтобы предоставлять российским и другим зарубежным клиентам решения в области сетевых кабелей, облегчающие выбор и приемку. Приглашаем застройщиков центров обработки данных, подрядчиков по прокладке систем слабого тока, промышленных интеграторов и дистрибьюторов обращаться к нам с запросами относительно проектных стандартов, длины кабелей, упаковки и годового объема потребления.
