Сервокабели PUR компании «Гуандун Ронгвейда» для российского рынка промышленной автоматизации

Потребности в области промышленной автоматизации

В станках с ЧПУ, обрабатывающих центрах и автоматизированных производственных линиях сервокабели обеспечивают постоянное соединение привода с двигателем, при этом они не только передают мощность, но и подвергаются воздействию запусков и остановок оборудования, возвратно-поступательных движений, брызг масла и сложных электромагнитных условий. Несоответствие конструкции кабеля или материала оболочки условиям эксплуатации может привести к старению оболочки, усталости жил, снижению изоляционных характеристик или нестабильной работе оборудования. Учитывая внимание российских промышленных заказчиков к надежности и индивидуальной адаптации, компания Guangdong Rongweida Optoelectronics Co., Ltd. на базе сервокабеля RWD-SF02 PUR предлагает комплексные решения для промышленных соединений — от подтверждения технических характеристик и проектирования конструкции до проверки готовой продукции.

Технические характеристики и выбор модели

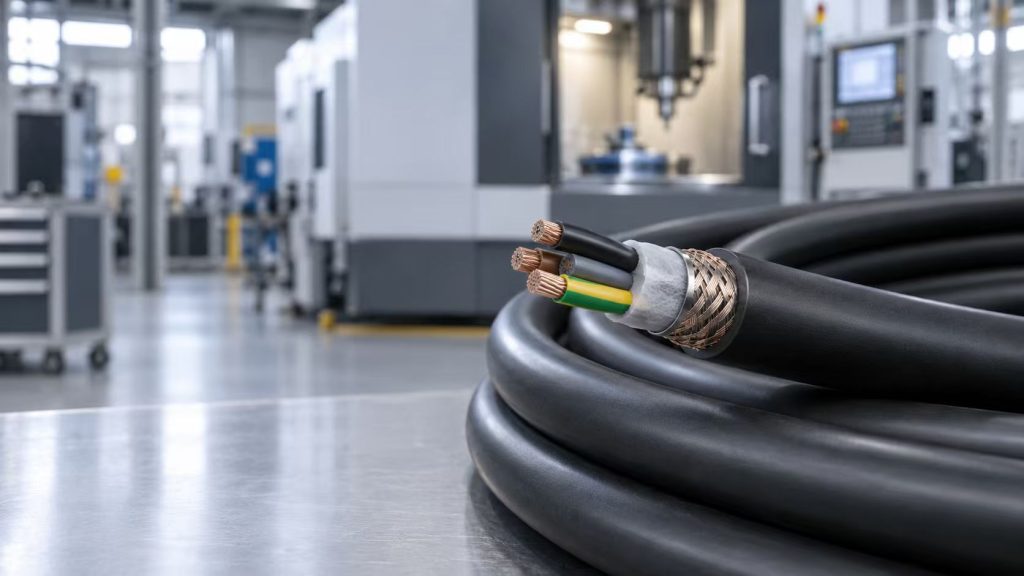

RWD-SF02 предназначен для подключения питания сервомоторов с ЧПУ. На официальном сайте указан диапазон стандартных конструкций от 3×1,5+2×0,75 до 4×6+2,5, номинальное напряжение составляет 1000 В. Выбор модели осуществляется с учетом мощности привода, комбинации жил, монтажного пространства и требований к разъемам. Для производителей оборудования при выборе кабеля важно учитывать не только сечение проводника, но и такие параметры, как способ перемещения, минимальный радиус изгиба, ход, скорость, ускорение, температура окружающей среды, а также тип охлаждающей жидкости и масла, чтобы избежать использования кабелей для стационарной прокладки вместо кабелей для мобильных применений.

Материалы и конструкции

В данном изделии используются плотно спрессованные медные проводники без изоляции и эластичная изоляция EVR, а в качестве внешнего слоя — модифицированная гидролизостойкая оболочка из полиуретана (PUR). Материал PUR подходит для условий, в которых возможен длительный контакт с охлаждающими жидкостями для станков, эмульсиями и масляными загрязнениями, что помогает снизить риски, связанные с разбуханием, износом или гидролизом оболочки. Технология производства продукта также включает оплетку из медной сетки и поэтапную экструзию двухслойной оболочки, что позволяет обеспечить как структурную стабильность и механическую защиту, так и необходимую защиту от электромагнитных помех в сложных электромагнитных условиях. Конкретный состав оболочки, структура экранирования и степень покрытия должны быть согласованы в соответствии со стандартами оборудования заказчика и требованиями к испытаниям.

Производственный процесс

Стабильность обеспечивается комплексным контролем материалов, конструкции и производственного процесса. Открытая технология изготовления RWD-SF02 включает в себя прецизионное скручивание и формование медных проводников, экструзию высокотемпературной сшитой изоляции, скручивание кабеля и заполнение огнезащитным материалом, плетение медной сетки, а также поэтапную экструзию двухслойной оболочки с проведением проверки утечки изоляции в ходе производства. В случае комбинированной конструкции для силовых и управляющих линий на характеристики готового изделия при монтаже и эксплуатации влияют такие факторы, как оптимальный шаг скручивания, округлость кабеля, непрерывность экранирования и толщина оболочки; поэтому каждый элемент конструкции должен соответствовать условиям эксплуатации оборудования.

Проверка качества

Что касается проверки перед отгрузкой, на официальном сайте указано, что из каждой партии продукции отбираются образцы для проведения трёх испытаний на надёжность: циклическое воздействие температур, маслостойкость и пробой при высоком напряжении. Если у заказчика имеются требования к сроку службы цепных каналов, изгибу при низких температурах, огнестойкости, химической стойкости или конкретные сертификационные требования, их следует указать в техническом задании до изготовления образцов, четко обозначив испытательные стандарты, длину образцов, радиус изгиба, нагрузку, скорость и критерии оценки. Использование одного и того же набора условий для подтверждения образцов, проверки серийной продукции и составления отчетов об отгрузке помогает снизить риск возникновения разночтений между различными рынками и типами оборудования.

Основные моменты установки

При стационарной прокладке механическую защиту можно обеспечить, например, с помощью металлических гибких трубок в соответствии с техническими требованиями к оборудованию; при мобильной прокладке следует выбирать промышленные цепные каналы, соответствующие внешнему диаметру кабеля, радиусу изгиба и ходу, а также избегать чрезмерного сдавливания или натяжения кабеля в канавках цепи. Экранирующий слой следует заземлять в соответствии с требованиями производителей приводов и оборудования, а между силовыми и чувствительными сигнальными проводами следует соблюдать разумное расстояние. Правильный способ монтажа не менее важен, чем конструкция самого кабеля.

Услуги по индивидуальному заказу

С учетом различных потребностей производителей оборудования, системных интеграторов и дистрибьюторов промышленных запасных частей компания Rongweida готова вести переговоры по OEM/ODM с учетом таких параметров, как количество жил, сечение, материал оболочки, экранирование, разъемы, длина и способ упаковки. На этапе запуска проекта заказчик может предоставить модели двигателей и приводов, чертежи кабелей, данные о монтажном пространстве, параметры движения, информацию об окружающей среде, требуемые сертификаты и предполагаемый объем использования. На основании этих данных техническая команда проводит оценку конструкции, утверждает образцы и фиксирует требования к серийному производству. Сроки поставки и программа испытаний определяются в соответствии с окончательно утвержденными техническими характеристиками и условиями заказа.

Производственные и сертификационные возможности

В настоящее время компания Rongweida располагает производственными мощностями в двух городах: Шэньчжэне и Хуэйчжоу. Согласно данным официального сайта, производственный комплекс в Шэньчжэне был основан в 2007 году, его производственные площади составляют почти 5000 квадратных метров, и он объединяет в себе функции НИОКР и производства; производственный комплекс в Хуэйчжоу располагает собственным промышленным парком площадью около 10 000 квадратных метров, а также оборудованием для производства кабелей и прецизионного контроля качества. Среди публично доступных сертификатов компании в области управления и продукции — ISO 9001, IATF 16949, а также UL 758, CL2, CL3, CQC, CE и др. Конкретные сертификаты продукции и их действующая сфера применения определяются соответствующими сертификатами.

Рынок и сотрудничество

В связи с ростом требований к непрерывной работе и эффективности технического обслуживания промышленного автоматизированного оборудования при выборе сервокабелей необходимо перейти от ориентации исключительно на отдельные электрические параметры к комплексному подбору с учетом материалов, механических характеристик движения, условий окружающей среды, экранирования и условий проверки. Компания «Гуандун Ронвейда» будет и в дальнейшем совершенствовать свою продукцию и индивидуальные услуги с учетом потребностей в области промышленного привода и управления, предоставляя российским и другим зарубежным клиентам более четкую информацию по выбору оборудования, возможность проверки образцов и поддержку в серийном производстве. Приглашаем производителей оборудования, системных интеграторов и дистрибьюторов обращаться к нам с конкретными техническими условиями эксплуатации и чертежами для консультаций.
